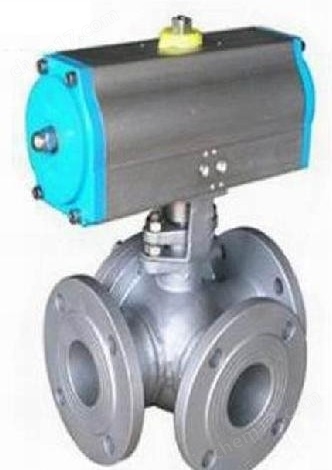

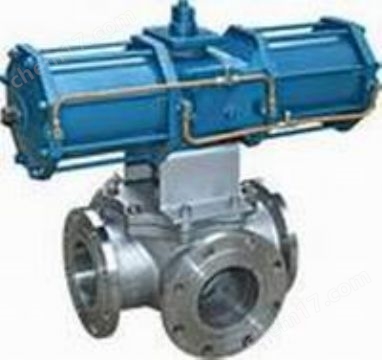

采用角行程气动执行器及四通球阀组成，可配以阀门定位器输入控制信号（4-20mADC或1-5VDC）气源即可控制运转。亦可配行程限位开关、电磁阀、三联件及0.4-0.7MPa气源可实现开关操作，并送出二对无源触点信号指示阀门的开关。在水暖洁具中，水的结构通常是采用两个进水口一个出水口的结构。这仅适合于单人使用的淋浴器，而无法提供两个人同时使用。采用四通的结构，即在一个水上有两个进水口和两个出水口，就可以接两个淋浴喷头。但现有的四通阀门一般是由单个手柄控制的。这种阀门结构较复杂，且操作麻烦。由于是单个手柄控制，在调节温度或者水量时往往难以兼顾。
与现有的技术相比，本实用新型提供的四通球阀由于各个方向均可通过独立的手柄来控制，故使用时灵活方便，可以根据不同的需要选择各个球阀的开闭或者流量的大小。由于有两个管接头可作为淋浴器接头，使得采用本四通球阀后一个热水器可供双人使用，特别适合于家庭用。本四通球阀的结构较简单，产品成本低，具有一定的实用价值。在石油、天然气、煤炭和矿石的开采、提炼加工和管道输送系统中；在化工产品、医药和食品经营种；在水电、火电和核电的电力经营系统中；在城市和工业企业的给排水、供热、和供气系统中；在农田的排灌系统中；在治金经营系统中得以广泛的应用，是一种与经营建设、国防建设和人民生活息息相关的重要机械产品。

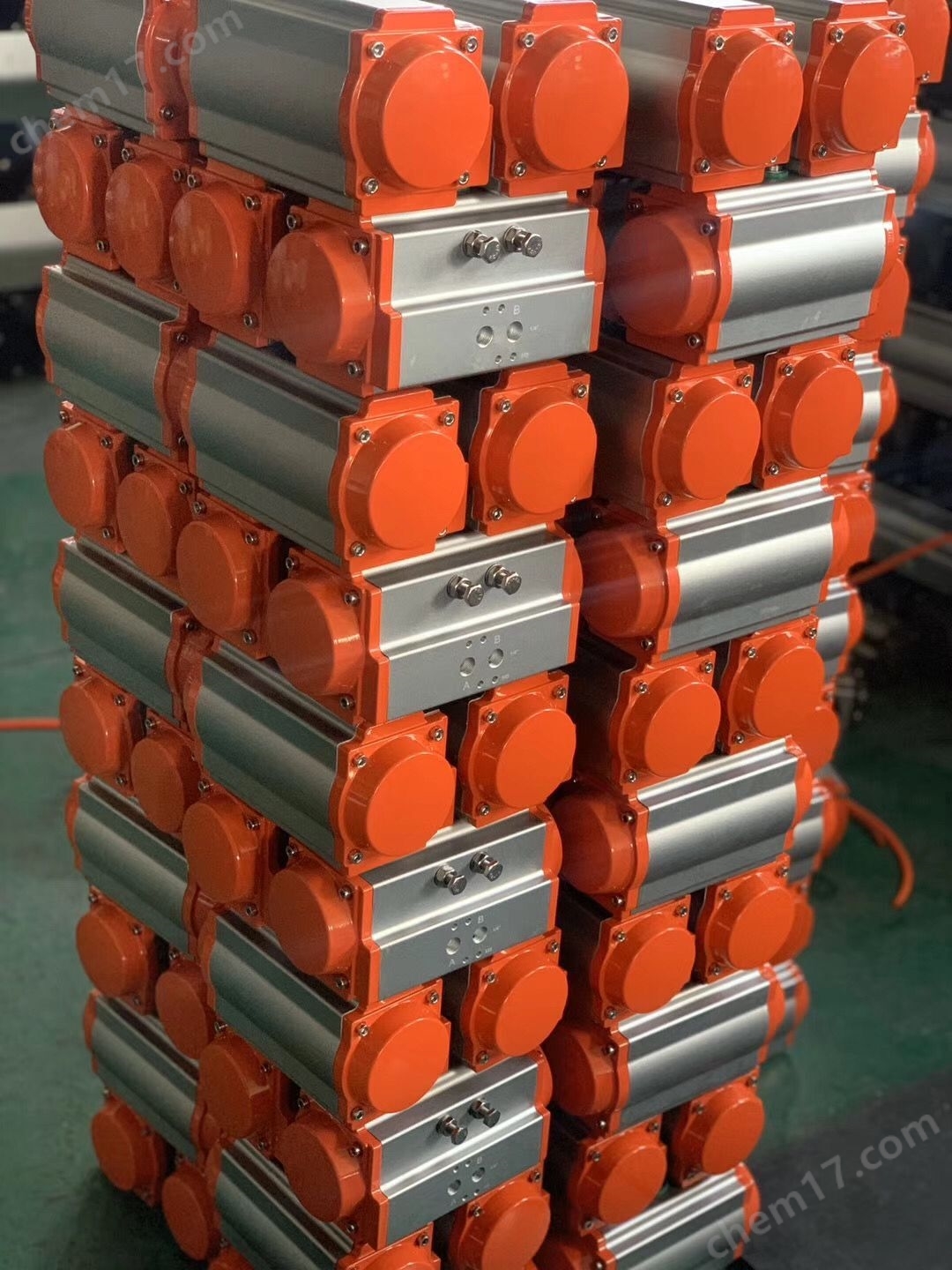

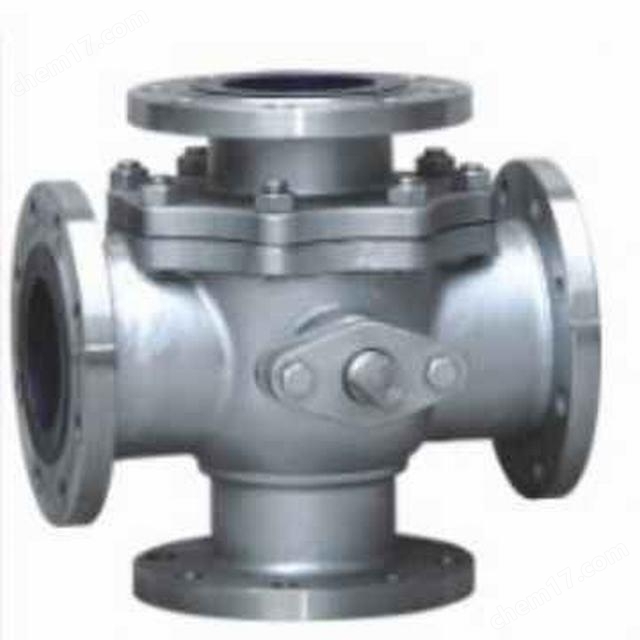

气动四通阀密闭在各类管路系统种用于截断或接通介质流，使介质按照预定的程序输送到各个点。气动四通换向球阀为X形垂直通道的球阀，它的特点是球体的两条通道为X形布置，四个通道口径均布于球体赤道圆周截面上，当球体沿顺时针旋转90时，能使相邻的两个通道实现两两互通。气动执行器是一种气动执行器，在气动执行器市场，气动执行器占有量应该大于80%，气动执行器特点是价格便宜，体积小，重量轻，市场保有量大，动作灵活。只要气源即可实现阀门的开启和关闭，安全可靠。分单作用和双作用两种驱动力方式。AT气动执行器金属部件由加工中心全程精密处理，传动平稳；活塞臂（齿条）与输出轴连接齿轮采用短齿设计，啮合力更大，输出扭矩更稳定，寿命更长！
工作原理压缩空气由A工作孔输入，气缸内气压推动活塞向两边移动，输出轴逆时针旋转，带动阀门实现启闭操作。压缩空气由B工作孔输入，气缸内气压推动活塞向中心靠拢，输出轴逆时针旋转，带动阀门实现启闭操作。压缩空气由A工作孔输入，气缸内气压推动活塞向两边移动，输出轴逆时针旋转，带动阀门实现启闭操作。失电或断气时，由于弹簧的作用使活塞向中心靠拢，输出轴顺时针方向旋转，带动阀门实现启闭操作。

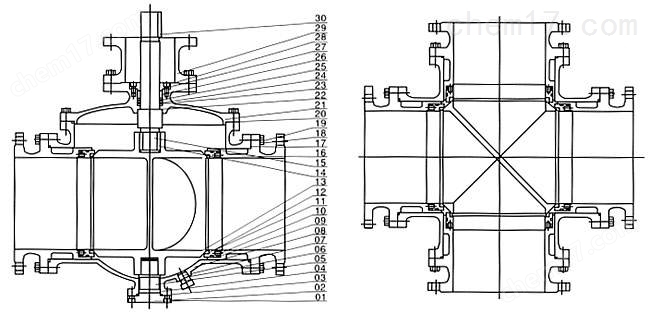

1、阀杆采用A182F（1Cr13）整体锻造并调制处理，硬度达到HB220～250。阀杆通过平键或花键或方契与手柄连接，通用性，拆装方便。阀杆设有防吹出结构。2、阀门的填料选用编结、柔性石墨密封圈或四氟烯密封圈，使得阀杆在一定的润滑情况下实现可靠的密封。3、根据需要，球阀可设计成防静电结构，在球体与阀杆、阀杆与阀体之间设置导电弹簧，避免静电打火点燃易燃物质，确保系统安全。4、密封副形式多样。根据不同工况可选用软密封、硬密封、防火阀座等结构；DN150以下为浮球形式，DN200以下为固定球形式。5、气动四通阀阀座处可设置辅助密封结构，在阀座和阀杆部位加装注脂阀，紧急情况下可暂时密封，并可根据需要加长阀杆以适宜埋地铺设得场所。

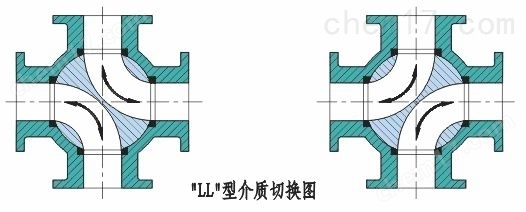

如图：“LL’型四通球阀只需操作板手或执行器将球体转动90°，同时对两种介质的流向进行切换，即方便而迅速，实现一阀多用的效果
注：以上参数均以国标PN1.6MPa为准，其他压力等级请咨询公司技术部，表中尺寸为不带标准附件数据，另由于产品改进技术创新参数可能有一定变化，请咨询公司技术部门索取数据。本实用新型提供的四通球阀属于阀门技术领域，它解决了现有的四通阀门结构较复杂、操作麻烦的问题。本四通球阀的阀体成十字形，在十字形阀体的四个方向上均设有由独立手柄控制的球阀，阀体中心的内腔与各个方向的球阀均相通。本四通球阀通常为对称的结构，其各个方向的球阀外端为管接头。本四通球阀由于各个方向均可通过独立的手柄来控制，故使用时灵活方便，可以根据不同的需要选择各个球阀的开闭或者流量的大小。本四通球阀的结构较简单，产品成本低，具有一定的实用价值。
一、①产品名称与型号②口径③是否带附件以便我们的为您正确选型④使用压力⑤使用介质的温度。二、若已经由设计单位选定公司的型号，请型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的阀门公司专家为您审核把关。如有疑问：请：我们一定会尽心尽力为您提供优质的服务。提供全面、专业的“阀门系统解决方案”，也十分愿意帮助用户解决生产中所遇到的难题。
