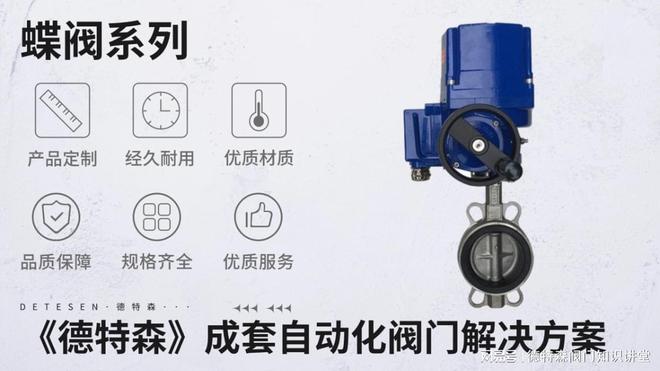

电控蝶阀由阀体、蝶板、阀杆、电动执行器及密封组件等核心部件组成，其结构设计需兼顾流体控制效率、密封性能和操作可靠性，不同部件的特点共同决定了阀门的整体性能。以下从关键结构组件和设计创新两方面分析其结构特点：

　　形状与连接方式：阀体多为圆筒形结构，两端采用法兰（ANSI/GB 标准）或对夹式连接（通过螺栓穿过阀体两侧法兰孔固定在管道之间）。对夹式阀体重量轻、体积小（比法兰式轻 30%~50%），适合大口径管道（DN300 以上）节省安装空间；法兰式则连接更稳固，适合高压工况（PN≥10MPa）。

　　流道设计：内部流道呈流线型，蝶板全开时与管道内壁平齐，流体阻力系数低（通常≤0.1），远小于闸阀（0.5~1.0）和球阀（0.3~0.5），节能效果显著。

　　蝶板：形似圆盘，厚度根据压力等级设计（高压阀蝶板更厚），边缘与密封面贴合实现密封。按结构分为：

　　偏心蝶板（单偏心 / 双偏心 / 三偏心）：德特森通过偏心设计减少蝶板与阀座的摩擦（尤其启闭瞬间），延长密封件寿命，是调节型蝶阀的主流设计（三偏心结构可实现零摩擦启闭）。

　　阀杆：垂直穿过蝶板中心，与电动执行器输出轴连接传递扭矩。材质多为不锈钢（304/316），表面经氮化处理（硬度≥HRC50）增强耐磨性；大口径阀门采用双阀杆设计（上下各一根），避免蝶板因流体冲击产生偏移。

　　软密封结构：阀座采用橡胶（EPDM/NBR）或 PTFE，通过过盈配合与蝶板贴合，泄漏量极低（≤0.001%× 额定流量）。橡胶阀座耐温≤150℃，适合水、空气等常温介质；PTFE 阀座耐温≤200℃，耐腐蚀性更强，适合酸碱环境。

　　金属硬密封结构：阀座与蝶板密封面堆焊硬质合金（如 STL），表面经精密研磨（粗糙度 Ra≤0.8μm），耐温可达 550℃、耐压≥16MPa，但泄漏量略高（≤0.1%× 额定流量），适合高温蒸汽、烟气等工况。

　　驱动结构：由电机（交流 / 直流）、减速箱（齿轮 / 蜗轮蜗杆）、位置传感器（电位器 / 编码器）组成，将电机旋转运动转化为阀杆的扭矩输出。减速箱传动效率≥80%，确保小功率电机（如 100W）可驱动 DN300 阀门。

　　控制模块：包含信号接收（4-20mA / 数字信号）、逻辑处理、状态反馈功能，调节型执行器内置 PID 算法，可实现高精度比例控制（定位精度 ±1%）。

　　模块化设计：阀体与执行器通过标准化法兰（ISO 5211）连接，可快速更换不同品牌执行器，维修便利性提升 40%。

　　抗气蚀结构：在高压差场景（如水泵出口），德特森蝶板边缘设计导流槽或阻尼结构，减少流体空化对密封面的侵蚀，寿命延长 2~3 倍。

　　轻量化材料：小口径阀门采用工程塑料（如 PVC + 玻璃纤维）阀体，重量比铸铁阀轻 60%，适合腐蚀性介质且安装便捷。

　　集成传感器：德特森部分高端型号在阀体内部嵌入温度 / 压力传感器，实时监测介质参数并反馈至执行器，实现 “工况自适应调节”（如高温时自动降低启闭速度，保护密封件）。

　　1、偏心结构→减少摩擦→延长密封寿命（三偏心蝶阀寿命是普通蝶阀的 3~5 倍）；

　　选型时需根据介质特性（温度、压力、腐蚀性）、控制需求（开关 / 调节）及安装条件，匹配对应的结构设计，避免 “结构过剩” 或 “性能不足”。
